Можна купити найкращий котел, найтепліші радіатори і найдорожчу трубу — а потім усе зіпсувати одним кривим зрізом. Більшість протікань у системах опалення та водопостачання з'являються не через «погані фітинги», а через поспіх і невідповідний інструмент: зім'яту трубу, непрогріте паяння, недотиснуту гільзу, залом на вигині.

Ми в Thermo Alliance — теплолюби, і для нас тепло починається не з батареї, а з якісного з'єднання. Бо систему, яка змонтована правильно, не доводиться потім латати. У цій статті розбираємо, який інструмент потрібен для кожного типу труби, як не помилитися з вибором і з чого складається базовий набір монтажника. Усі приклади — з каталогу інструменту Thermo Alliance.

Спершу — тип труби: від нього залежить увесь набір

Універсального інструменту «для всього» не існує. Перш ніж щось купувати, визнач, з якою трубою працюватимеш:

• Поліпропіленова (PPR) — з'єднується паянням: труба й фітинг розігріваються і зварюються в одне ціле. Потрібні ножиці, паяльник і насадки потрібних діаметрів.
• Металопластикова (PEX-AL-PEX) — з'єднується прес-фітингами або обтискними фітингами. Потрібні ножиці або труборіз, калібратор із фаскознімачем, прес-інструмент, а для акуратних поворотів — трубогиб.
• PEX-труба під аксіальні фітинги — труба розширюється, а гільза насувається на фітинг. Потрібен інструмент для аксіального фітинга і розширювальні насадки під конкретний діаметр і товщину стінки.
• Тепла підлога — це сотні метрів труби, які треба розмотати без перекручень і надійно зафіксувати. Тут виручають тримач бухти, такер і кутові фіксатори.

Нижче — по кожному етапу монтажу: різання, підготовка торця, з'єднання, згинання, укладання.

Ножиці та труборізи: рівний зріз — половина успіху

Здається, що різати трубу можна чим завгодно. Але ножівка залишає задирки й стружку, а тупе лезо мне трубу в овал. Овальний торець погано заходить у насадку паяльника чи прес-фітинг, і з'єднання виходить ненадійним.

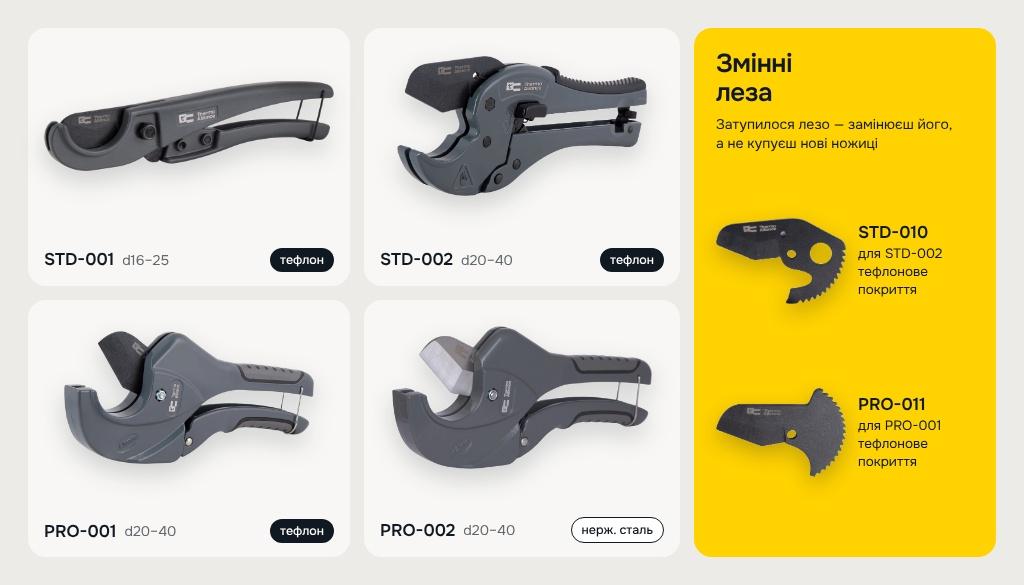

У категорії «Ножиці та труборізи» представлені ножиці для пластикових труб двох серій — Standart і Professional. Що варто знати перед вибором:

• Діапазон діаметрів. Модель STD-001 розрахована на труби d16–25, інші ножиці лінійки (STD-002, STD-003, PRO-001, PRO-002) — на d20–40.
• Покриття леза. Є варіанти з тефлоновим покриттям і з лезом з нержавіючої сталі. Наприклад, ножиці STD-003 мають лезо з нержавіючої сталі, а ножиці PRO-001 серії Professional — лезо з тефлоновим покриттям.
• Змінні леза. Для моделей STD-002 і PRO-001 у каталозі є окремі змінні леза — з тефлоновим покриттям і з нержавіючої сталі. Затупилося лезо — замінюєш його, а не купуєш нові ножиці.



Різати слід строго перпендикулярно до осі труби, одним плавним рухом. Косий зріз — це нерівномірне паяння або перекіс у фітингу.

Калібратори та фаскознімачі: обов'язковий крок для металопластику

Після різання металопластикова труба трохи втрачає круглу форму, а на внутрішньому краї залишається гострий виступ. Якщо вставити таку трубу у фітинг, вона може пошкодити ущільнювальні кільця. Зовні все виглядає нормально, а через кілька місяців з'являється «сльоза» на з'єднанні.

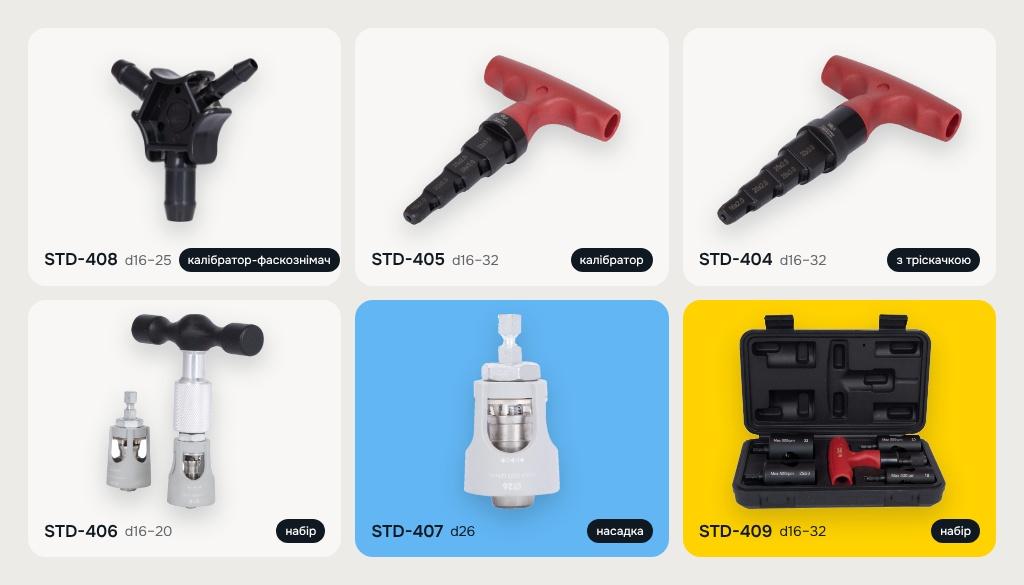

Калібратор повертає трубі правильну круглу форму, а фаскознімач знімає внутрішню фаску, щоб труба м'яко зайшла на штуцер фітинга. У категорії «Калібратори та фаскознімачі» є кілька варіантів:

• STD-408 — універсальний калібратор-фаскознімач для труб d16–25, компактне рішення для невеликих робіт;
• STD-405 — калібратор для м/п труб d16–32;
• STD-404 — калібратор з тріскачкою для м/п труб d16–32: тріскачка дає змогу працювати без перехоплення інструмента;
• STD-406 — універсальний набір для зняття фаски та калібрування труби d16–20;
• STD-407 — насадка для зняття фаски та калібрування труби d26;
• STD-409 — універсальний набір для зняття фаски та калібрування труби d16–32 для полімерних і металополімерних труб.


Калібрування займає кілька секунд, а пропуск цього кроку — одна з найпоширеніших причин протікань прес-з'єднань.

Паяльники для поліпропіленових труб

Паяльник (зварювальний комплект) — основний інструмент для PPR. Його завдання — рівномірно розігріти трубу й фітинг, щоб після з'єднання вони стали одним монолітом. У категорії «Паяльники та чохли для паяльників» зібрані комплекти з різною потужністю і діапазоном діаметрів.

Як обрати паяльник

• Діапазон діаметрів. Для квартирної розводки зазвичай вистачає d20–32. Якщо в роботі котельні та стояки з трубами до 63 мм — потрібен комплект d20–63.
• Тип керування. Автоматичні моделі підтримують задану температуру самостійно, механічна модель BASE-101 регулюється вручну.
• Потужність. Що більша потужність, то швидше паяльник виходить на робочу температуру і стабільніше тримає її при роботі з великими діаметрами.

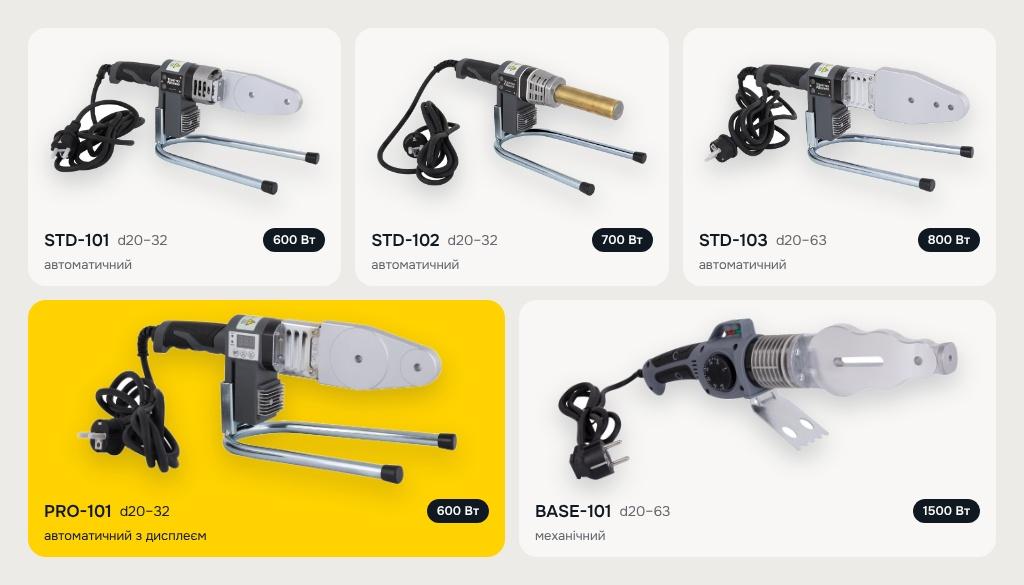

Що є в лінійці Thermo Alliance:

• STD-101 — автоматичний, 600 Вт, d20–32;
• STD-102 — автоматичний, 700 Вт, d20–32;
• STD-103 — автоматичний, 800 Вт, d20–63;
• PRO-101 — автоматичний з дисплеєм, 600 Вт, d20–32;
• BASE-101 — механічний, 1500 Вт, d20–63.

На всі зварювальні комплекти діє гарантія 12 місяців.

Навіщо чохол для паяльника

Розігрітий паяльник — це ризик опіку і пошкодження підлоги, сумки чи кабелю. Термоізолюючий кожух дає змогу безпечно покласти чи перенести інструмент після роботи. Наприклад, кожух PRO-302 для паяльників d20–63 витримує температуру до 500 °C.

Насадки для паяльників: діаметр має збігатися точно

Насадка — це пара «муфта + дорн»: одна частина розігріває трубу ззовні, друга — фітинг зсередини. Під кожен діаметр труби потрібна своя насадка, тому їх зазвичай купують комплектом під типові розміри об'єкта.

У категорії «Насадки для паяльників» є два типи:

• Для плоского паяльника — парні насадки діаметрів 20, 25, 32, 40, 50 і 63 мм (STD-201 — STD-206), а також насадка PRO-203 Blue Ø32.
• Для круглого паяльника — насадки d20, d25 і d32 (STD-210, STD-211, STD-212).

Перед покупкою перевір, під який тип нагрівального елемента розрахований твій паяльник — плоский чи круглий. Насадки тримай чистими: залишки розплавленого поліпропілену на робочій поверхні погіршують якість наступного з'єднання.

Прес-інструмент і аксіальні системи

Прес-з'єднання — це швидко, без нагріву і без відкритого вогню. Але надійність повністю залежить від того, чи правильно обтиснута гільза. Тому тут особливо важливо використовувати інструмент і насадки, що відповідають діаметру труби. Усе потрібне — в категорії «Прес-інструмент».

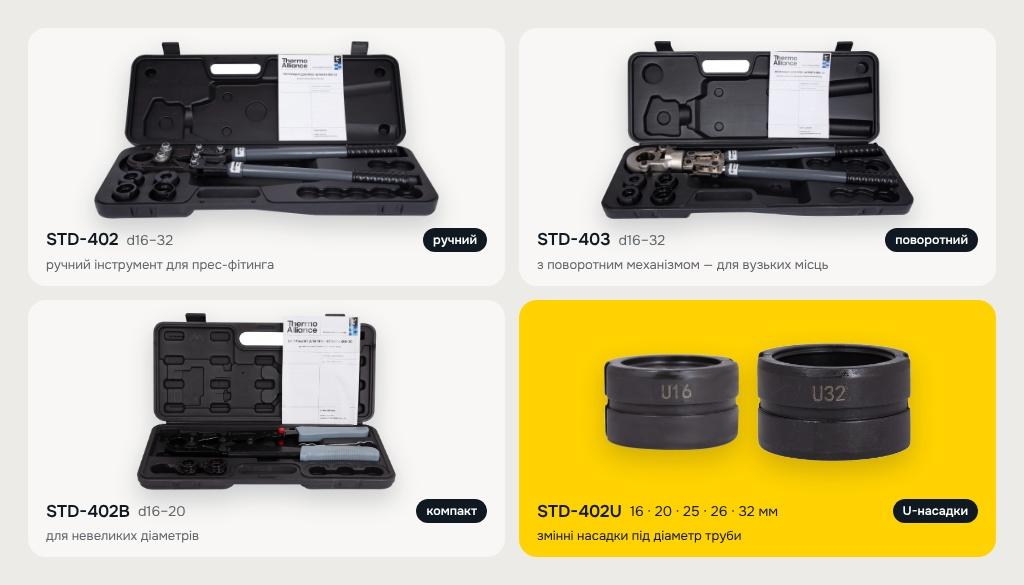

Для прес-фітингів (металопластик)

• STD-402 — ручний інструмент для прес-фітинга d16–32;
• STD-403 — ручний з поворотним механізмом, d16–32: поворотна голова допомагає працювати у вузьких місцях, наприклад біля стіни чи в колекторній шафі;
• STD-402В — компактний ручний інструмент d16–20 для невеликих діаметрів;
• U-подібні насадки 16, 20, 25, 26 і 32 мм (STD-402U16 — STD-402U32).

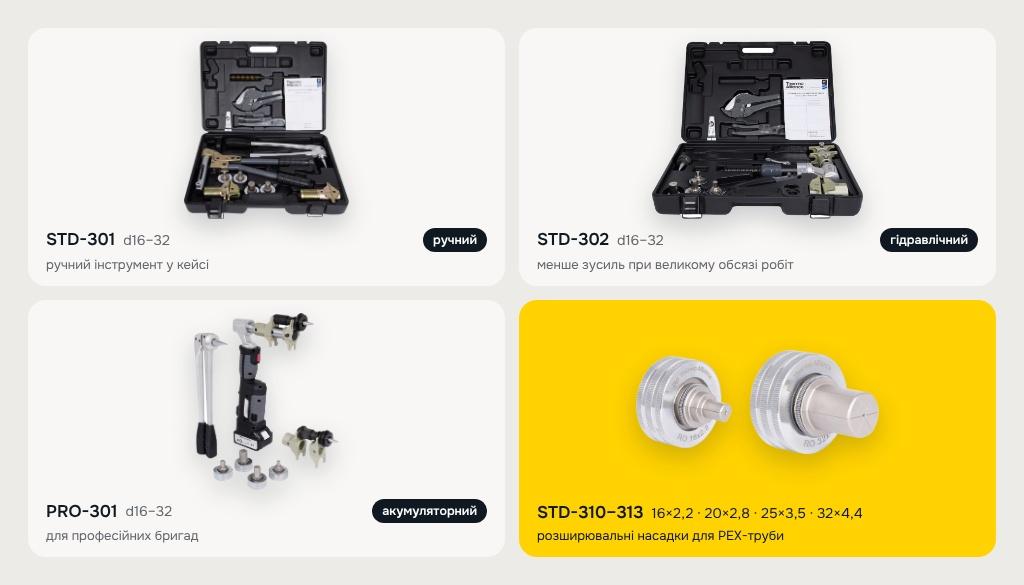

Для аксіальних фітингів (PEX)

Аксіальна технологія працює інакше: трубу розширюють, надягають на фітинг і насувають гільзу. З'єднання виходить повнопрохідним і не потребує ущільнювальних кілець.

• STD-301 — ручний інструмент для аксіального фітинга d16–32;
• STD-302 — гідравлічний, d16–32: менше зусиль при великому обсязі робіт;
• PRO-301 — акумуляторний, d16–32, для професійних бригад;
• розширювальні насадки для PEX-труби: 16×2,2, 20×2,8, 25×3,5 і 32×4,4 мм (STD-310 — STD-313).


Зверни увагу: розширювальна насадка підбирається не лише за діаметром, а й за товщиною стінки труби.

У цій же категорії є багатоступеневий ключ для американок з тріскачкою STD-411 і ключ STD-412 без тріскачки — для швидкого монтажу різьбових з'єднань на радіаторах та колекторах без ризику пошкодити покриття.

Трубогиби: поворот без заломів

Металопластикову трубу можна зігнути руками, але без інструмента легко отримати залом: прохідний переріз зменшується, а алюмінієвий шар може тріснути. Трубогиб формує плавний вигин і зберігає геометрію труби. Ще один плюс — менше фітингів на поворотах, а значить менше потенційних точок протікання.

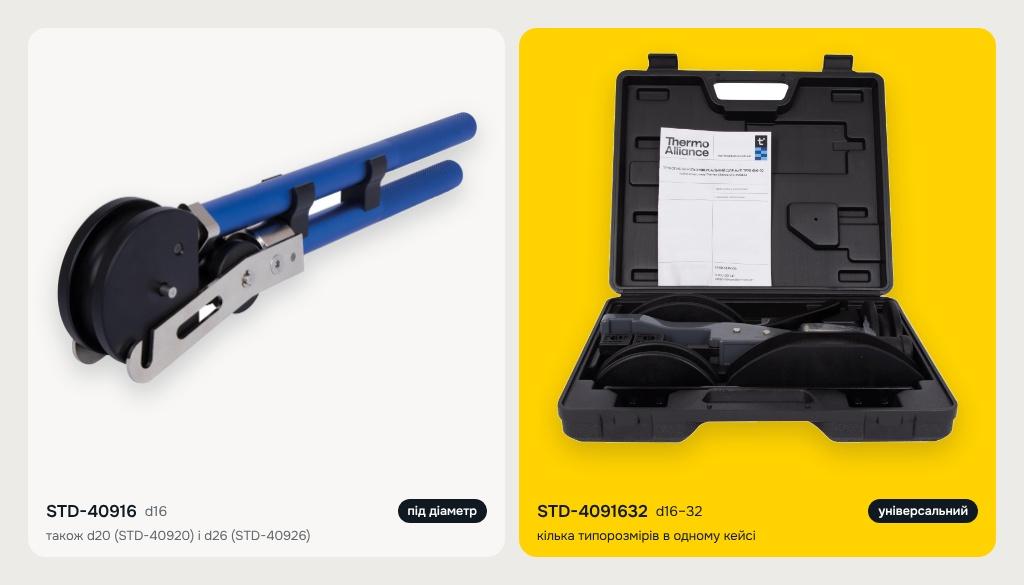

У категорії «Трубогиби для м/п труб» є важільні трубогиби під конкретний діаметр — d16 (STD-40916), d20 (STD-40920), d26 (STD-40926), а також універсальний трубогиб для d16–32 STD-4091632, який закриває одразу кілька типорозмірів.

Інструмент для монтажу теплої підлоги

Тепла підлога — улюблене рішення теплолюбів: тепло знизу, рівномірно по всій кімнаті, а коти на теплій плитці виглядають абсолютно щасливими. Але монтаж контуру — це довга й монотонна робота, де інструмент суттєво економить час і сили.

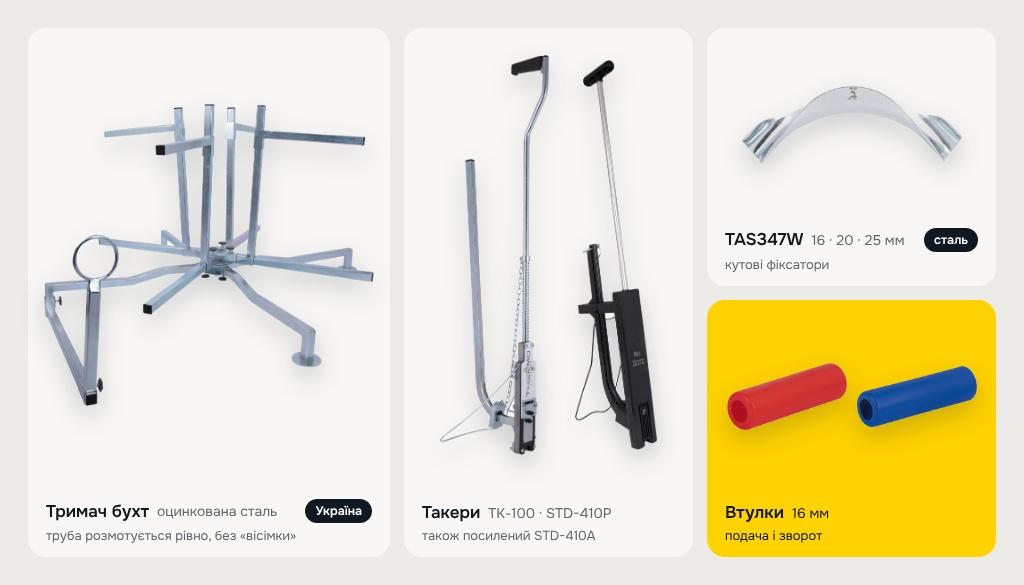

У категорії «Інструмент для монтажу теплої підлоги»:

• Тримач бухт для розмотування труби з оцинкованої сталі, виготовлений в Україні. Труба розмотується рівно, без закручування «вісімкою», і її легше укладати змійкою чи равликом.
• Такери — для швидкої фіксації труби до теплоізоляційних мат: такер ТК-100 українського виробництва, пластиковий такер STD-410Р і посилений STD-410А. Монтажник фіксує трубу стоячи, без постійних нахилів.
• Кутові фіксатори — сталеві для труб 16, 20 і 25 мм (TAS347W16, TAS347W20, TAS347W25) і пластикові для 14–18 мм. Вони формують акуратний поворот у місці виходу труби з підлоги до колектора.
• Захисні втулки на теплоізоляцію для труби 16 мм — червоні та сині, щоб захистити край ізоляції і одразу позначити подачу та зворот.


Базовий набір: що купити насамперед

Якщо ти збираєш інструмент поступово, ось логіка за типом робіт:

1. Поліпропілен: ножиці d20–40, паяльник d20–32 або d20–63, насадки під твої діаметри, термоізолюючий кожух.
2. Металопластик на прес-фітингах: ножиці, калібратор-фаскознімач, прес-інструмент з насадками потрібних діаметрів, трубогиб.
3. PEX на аксіальних фітингах: ножиці, інструмент для аксіального фітинга, розширювальні насадки під діаметр і товщину стінки труби.
4. Тепла підлога: тримач бухти, такер, кутові фіксатори, захисні втулки.

Вигідніше купувати інструмент наборами. У каталозі є акційні комплекти — наприклад, паяльник разом із ножицями та термоізолюючим кожухом, або кілька моделей ножиць з додатковими ножицями в подарунок.

Типові помилки при виборі та використанні інструменту

• Різати трубу ножівкою або болгаркою. Задирки й стружка потрапляють усередину системи, а торець виходить нерівним.
• Пропускати калібрування металопластику перед прес-фітингом.
• Брати насадки «приблизно» — діаметр насадки має точно відповідати діаметру труби.
• Паяти PPR-трубу великого діаметра малопотужним паяльником, розрахованим лише на d20–32.
• Гнути металопластик руками на малому радіусі — залом зменшує прохідний переріз.
• Плутати насадки для PEX: для аксіального з'єднання важлива не тільки зовнішня, а й товщина стінки труби.


Підсумок

Правильний інструмент — це не розкіш, а гарантія того, що система опалення працюватиме роками без протікань і переробок. Рівний зріз, відкалібрований торець, точна насадка, плавний вигин і надійно зафіксована труба — з цього складається тепло, яке не доводиться рятувати посеред зими.

Обирай інструмент під свій тип труби і масштаб робіт у каталозі інструменту Thermo Alliance — і нехай тепло буде від носика до мізинчика.
